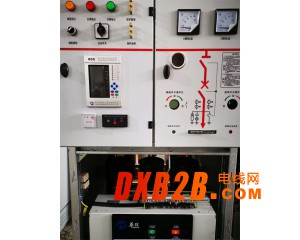

XGN66-12箱型固定式金属封闭开关设备（简称开关柜）用于12kV及以下三相交流50Hz系统中作为接受与分配电能之用，特别适合于频繁操作的场合，其母线系统为单母线（并可派生出单母线带旁路和双母线结构）。
XGN2-12(G)箱型固定式交流金属更比开关设备，使在普通型开关柜基础上派生出来的适合高海拔地区使用的高原型产品。
XGN66-12高压开关柜本开关柜复合**标准GB3906<<3-35kV交流金属封闭开关设备>>及国际标注恩IEC298的要求，并且有完善的“五防”闭锁功能。
XGN66-12高压开关柜本开关柜的主开关采用ZN28A-10系列真空断路器及SN10-10型少油断路器，配用CD10系列及CD17系列电磁和CT8系列及CT17/CT19系列弹簧操作机构，根据用户需要也可采用ZN28-10、ZN73等整体式断路器，隔离开关采用GN30-10旋转式隔离开关、GN22-10大电流隔离开关和GN30-10旋转式大电流隔离开关系列。
使用环境
环境温度：上限+40℃，下限-15℃；
相对温度：日平均值不大于95％，月平均值不大于90％；
海拔高度不超过1000m;
没有火灾、爆炸危险、严重污秽、化学腐蚀及经常性剧烈振动的场所。
主要技术参数
序号 名称 单位 参数
1 额定电压 KV 12
2 额定绝缘水平 1分钟工频耐压 42
雷电冲击耐压 75
3 额定频率 Hz 50
4 主母线额定电流 A 630 1250
5 分支母线额定电流 A 630 1000、1250
6 4S额定短时耐受电流 kA 20 31.5
7 额定峰值耐受电流 kA 50 80
8 防护等级 IP2X
9 外形尺寸（宽×深×高） mm 900×950×2300 950×950×2300
名称 单位 负荷开关柜 负荷开关熔断器组合电器柜
额定电压 KV 10 10
最高工作电压 12 12
额定频率 Hz 50 50
额定电流 A 630 125
额定转移电流 1500*
额定峰值耐受电流 KA 50
额定短时耐受电流（2s） 20
额定短路关合电流（峰值） 50 80
额定短路开断电流（有效值） 31.5
绝定缘缘水平 工频耐压（对地、相间 /断口） KV 42/48（1min） 42/48（1min）
冲击耐压（对地、相间/断口） 75/85 75/85
接地回路 额定短时耐受电流（1s） KV 20 20
额定峰值耐受电流 50 50
额定闭环开断电流 A 630 630
额定有功负载开断电流 630 630
额定电缆充电开断电流 25
额定空载变压器开断电流 A 16 16
熔断器额定电流 A 125
操作方式 手动/电动 手动/电动
防护等级 IP3X IP3X订货需知
主接线方案图编号、用途和单线系统图、额定电压、额定电流，额定短路开断电流、配电室平面布置图及开关柜的排列配置图等；
二次回路接线原理图，端子排列图；
如开关柜之间或进线柜需要的母线桥连接，应提供母线桥断的额定载流量，母线桥的跨度，距地高度等具体要求数据；
开关柜使用的在特殊环境条件时，应在订货时详细说明；
其它特殊要求。
